Coste meccaniche e Barriera ad infrarosso


CMO_G

Coste di sicurezza meccanica a doppio contatto con ridondanza e piedino mobile con lunghezze da ml.1,20 fino a ml. 5,00

Il dispositivo è costituito da:

Un profilo in alluminio di supporto da fissare alla colonna o all'anta del cancello se utilizzata come sicurezza sulla parte mobile;

un Profilo in estruso in gomma che può essere tagliata a misura dell'altezza dell'anta

Gruppo superiore con due microinterruttori per controllo tensione cavetto e rilevamento ostacoli ed un terzo microinterruttore per ridondanza, scheda di gestione con morsettiera.

Gruppo inferiore e cavetto di acciaio

Specifiche tecniche

Modello CMO G
Lunghezza da cm. 120  a cm. 500
Altezza cm. 7,20
Portata contatti 0,5 A  -  24Vcc/ca
Corsa del contatto del intervento Max. 15 mm.
Corsa del intervento alla battuta meccanica Min. 40 mm.
Tempo di apertura dei contatti dall'intervento Max. 0,1 Sec.
Tempo di recupero dalla deformazione Max. Max. 0,5 Sec.
Forza massima applicabile al dispositivo Max. 1 Kn.
Massima velocità del dispositivo in movimento Max. 0,25 m/sec.
Temperatura di esercizio -10°C  ÷  +55°C  (-14°F  ÷  +131°F)
Grado di protezione IP 55
Accessori in Dotazione Istruzioni di Montaggio

CFSECUR

Coste di sicurezza meccanica a doppio contatto con ridondanza caratteristiche come sopra con sensibilità nelle parti rigide (NC / 8K2)


istruzioni-montaggio1



istruzioni_video

CFSECUR

s_cmo_sup

s_cmo_inf

cfsecur-schema

CMM

Dispositivo elettromeccanico di sicurezza, Costa di sicurezza con piedino mobile (NC) a filo con lunghezze da ml. 1,20 fino a ml. 5,00.

Il dispositivo è costituito da:

Un profilo in alluminio di supporto da fissare alla colonna o all'anta del cancello se utilizzata come sicurezza sulla parte mobile;

Un Profilo in estruso in gomma altezza 60 mm., gruppo superiore con N. 2 microinteruttorI per tensione cavetto e rilevamento ostacoli, schedina con morsettiera di collegamento;

Gruppo inferiore mobile e cavetto di acciaio.

Specifiche tecniche

Modello CMM
Lunghezza da cm. 120 a cm. 500
Altezza cm. 7,20
Portata contatti 0,5 A  -  24Vcc/ca
Corsa del contatto del intervento Max. 15 mm.
Forza massima applicabile al dispositivo Max. 1 Kn.
Temperatura di esercizio -10°C  ÷  +55°C  (-14°F  ÷  +131°F)
Grado di protezione IP 55
Accessori in Dotazione Istruzioni di Montaggio

istruzioni-montaggio1

s_cmm

s_cmm_a

s_quote

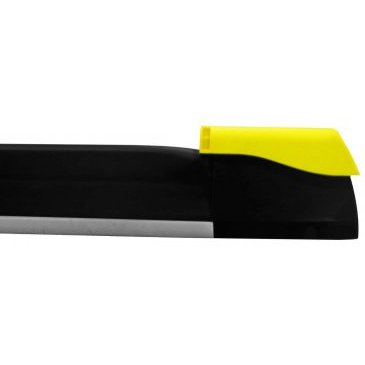

CF

Costa di sicurezza a filo da 1,50 m fino a 2,5 m



istruzioni-montaggio1

CF

CFMOP

Coste di sicurezza meccanica con sensibilità nella parte superiore ed inferiore con lunghezze da ml.1,50 fino a ml. 2,50

Il dispositivo è costituito da:

Un profilo in alluminio di supporto da fissare alla colonna o all'anta del cancello se utilizzata come sicurezza sulla parte mobile;

Un Profilo in estruso in gomma che può essere tagliata a misura dell'altezza dell'anta;

Gruppo superiore ed inferiore con meccanismi di rilevazione, microinterruttori per controllo tensione cavetto e rilevamento ostacoli e calotte mordibe in materiale deformabile.

Specifiche tecniche

Modello CFMOP
Lunghezza da cm. 150 a cm. 250
Altezza cm. 7,20
Precorsa 18 mm.
Oltrecorsa 24 mm.
Velocità max di rilevamento 12 m/min
Tempo di risposta con avanzamento 12 m/min. > 0.15 Sec.
Tempo di risposta con avanzamento 0.6 m/min > 2 Sec.
Tempo di recupero deformazione < 2 Sec.
Uscita contatto NC J1 NC
Uscita contatto resistivo J1 R
Valore resistenza 8,2 KΩ
Temperatura di esercizio -10°C  ÷  +60°C  (-14°F  ÷  +140°F)
Umidità relativa a 40° C 93%
Grado di protezione IP 54
Categoria di appartenenza con elettronica di controllo 2/3 - EN954-1

istruzioni-montaggio1

S_Cfmop

BARRIERA OTTICA INFRAROSSO, VERSIONE PER SICUREZZA PORTE VELOCI, SEZIONALI, CANCELLI  E SERRANDE

ACTIVE-DF-36

Barriera Sicurezza IP55 per porte rapide, porte sezionali e cancelli industriali con alluminio nero e copertura in policarbonato. Composta da trasmettitore e ricevitore, il sincronismo ottico è automatico. La trasmissione dei raggi è in parallelo e riconoscono istantaneamente persone ed ostacoli anche di piccolissime dimensioni. La potenza di trasmissione è automatica e grazie all’utilizzo di speciali diodi e lenti, è possibile coprire distanze fino ai 15 metri in ogni condizione.

CARATTERISTICHE
- Power Supply: 10-38Vdc/10-28Vac
- Consum. (mA). TX<2W , RX 2,5W
- Response Time: <50 mS
- Max Range up: 20mt
- IP Rating: 67
- Operating Temperature: -20°C +60°C
- Dimensions: b23 x p23 mm

DIMENSIONI DISPONIBILI
ACTIVE-DF-36-70-08 -> 70 cm, 8 raggi
ACTIVE-DF-36-100-16 -> 100 cm, 16 raggi
ACTIVE-DF-36-140-24 -> 140 cm, 20 raggi / ACTIVE-DF-36-140-24 -> 140 cm, 24 raggi
ACTIVE-DF-36-170-24 -> 170 cm, 24 raggi / ACTIVE-DF-36-170-32 -> 170 cm, 32 raggi
ACTIVE-DF-36-210-28 -> 210 cm, 28 raggi / ACTIVE-DF-36-210-40 -> 210 cm, 40 raggi
ACTIVE-DF-36-250-32 -> 250 cm, 32 raggi / ACTIVE-DF-36-250-48 -> 250 cm, 48 raggi
ACTIVE-DF-36-280-36 -> 280 cm, 36 raggi / ACTIVE-DF-36-280-56 -> 280 cm, 56 raggi

istruzioni-montaggio1

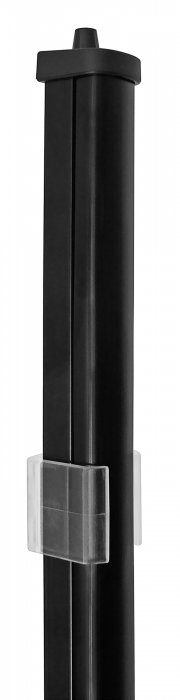

ACTIVE-DOOR-FAST

ACTIVE-IPQ-DF-36

Barriera Sicurezza stagna IP 67 per porte rapide, porte sezionali e cancelli industriali. Certificate TÜV. Composta da trasmettitore e ricevitore, il sincronismo ottico è automatico. Composta da un circuito elettronico ridimensionato ed inserito in un contenitore plastico. Il tutto sigillato alle estremità con appositi tappi incollati ermeticamente. L'involucro stagno è infilato in un profilo di alluminio anodizzato che favorisce la direzionalità e la solidità del prodotto, conferendogli una linea e un design unici del suo genere. La trasmissione dei raggi è in parallelo e riconoscono istantaneamente persone ed ostacoli anche di piccolissime dimensioni. La potenza di trasmissione è automatica e grazie all’utilizzo di speciali diodi e lenti, è possibile coprire distanze fino ai 20 metri in ogni condizione. Fornita con cavo da 3mt (su richiesta anche 5mt).

CARATTERISTICHE
- Power Supply: 10-38Vdc/10-28Vac
- Consum. (mA). TX<2W , RX 2,5W
- Response Time: <50 mS
- Max Range up: 20mt
- IP Rating: 67
- Operating Temperature: -20°C +60°C
- Dimensions: b23 x p20 mm

DIMENSIONI DISPONIBILI
ACTIVE-IPQ-DF-36-70-08 -> 70 cm, 8 raggi
ACTIVE-IPQ-DF-36-100-16 -> 100 cm, 16 raggi
ACTIVE-IPQ-DF-36-140-24 -> 140 cm, 20 raggi / ACTIVE-IPQ-DF-36-140-24 -> 140 cm, 24 raggi
ACTIVE-IPQ-DF-36-170-24 -> 170 cm, 24 raggi / ACTIVE-IPQ-DF-36-170-32 -> 170 cm, 32 raggi
ACTIVE-IPQ-DF-36-210-28 -> 210 cm, 28 raggi / ACTIVE-IPQ-DF-36-210-40 -> 210 cm, 40 raggi
ACTIVE-IPQ-DF-36-250-32 -> 250 cm, 32 raggi / ACTIVE-IPQ-DF-36-250-48 -> 250 cm, 48 raggi
ACTIVE-IPQ-DF-36-280-36 -> 280 cm, 36 raggi / ACTIVE-IPQ-DF-36-280-56 -> 280 cm, 56 raggi

istruzioni-montaggio1

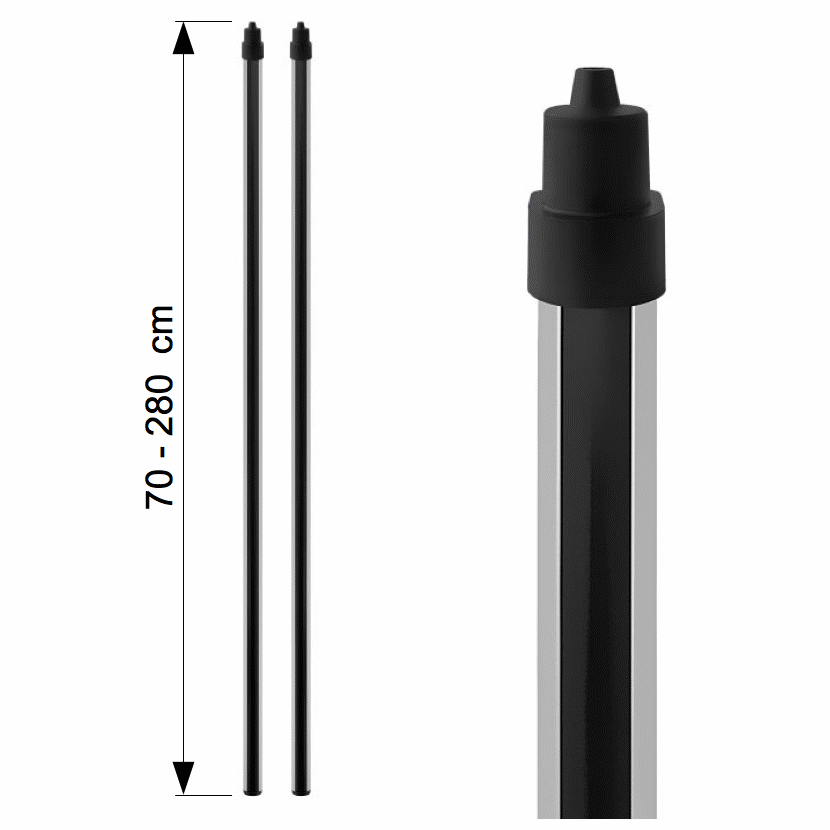

ActiveDf

 active-s_cancello



ACTIVE-IP-DF-36

Barriera Sicurezza stagna IP 67 per porte rapide, porte sezionali e cancelli industriali. Certificate TÜV. Composta da trasmettitore e ricevitore, il sincronismo ottico è automatico. Composta da un circuito elettronico ridimensionato ed inserito in un contenitore plastico. Il tutto sigillato alle estremità con appositi tappi incollati ermeticamente. L'involucro stagno è infilato in un profilo di alluminio anodizzato che favorisce la direzionalità e la solidità del prodotto, conferendogli una linea e un design unici del suo genere. La trasmissione dei raggi è in parallelo e riconoscono istantaneamente persone ed ostacoli anche di piccolissime dimensioni. La potenza di trasmissione è automatica e grazie all’utilizzo di speciali diodi e lenti, è possibile coprire distanze fino ai 20 metri in ogni condizione. Fornita con cavo da 3mt (su richiesta anche 5mt).

CARATTERISTICHE
- Power Supply: 10-38Vdc/10-28Vac
- Consum. (mA). TX<2W , RX 2,5W
- Response Time: <50 mS
- Max Range up: 20mt
- IP Rating: 67
- Operating Temperature: -20°C +60°C
- Dimensions: b23 x p23 mm

DIMENSIONI DISPONIBILI
ACTIVE-IP-DF-36-100-16 -> 100 cm, 16 raggi
ACTIVE-IP-DF-36-140-24 -> 140 cm, 20 raggi / ACTIVE-IP-DF-36-140-24 -> 140 cm, 24 raggi
ACTIVE-IP-DF-36-170-24 -> 170 cm, 24 raggi / ACTIVE-IP-DF-36-170-32 -> 170 cm, 32 raggi
ACTIVE-IP-DF-36-210-28 -> 210 cm, 28 raggi / ACTIVE-IP-DF-36-210-40 -> 210 cm, 40 raggi
ACTIVE-IP-DF-36-250-32 -> 250 cm, 32 raggi / ACTIVE-IP-DF-36-250-48 -> 250 cm, 48 raggi
ACTIVE-IP-DF-36-280-36 -> 280 cm, 36 raggi / ACTIVE-IP-DF-36-280-56 -> 280 cm, 56 raggi

istruzioni-montaggio1

 ActiveDf1

 BARRIERE AD INFRAROSSO ATTIVO, VERSIONE PER ANTIFURTO

ACTIVE-A

Barriera infrarosso antifurto per varchi d’accesso, su alluminio nero, copertura in policarbonato, sincronismo ottico automatico, 3 livelli di potenza sul trasmettitore, test led qualità ricezione, contatto tamper anti-intrusione. L’uscita tramite relè con contatto pulito supporta fino a 1A oppure con relè statico optoisolato. Composta da trasmettitore e ricevitore.


CARATTERISTICHE

Sono barriere all’infrarosso attivo per porte e finestre, grazie all’utilizzo di speciali lenti sul trasmettitore, è possibile coprire distanze fino a 30 m in interno e 15 m all’esterno. Lenti bianche per portate importanti e lenti nere per evitare riflessioni su piccole distanze. Tutta l’elettronica di gestione è incorporata negli stessi profili ed è disponibile il taglio su misura. A richiesta vengono dotate di snodo girevole per realizzare i 180°.
Alimentazione 12/24 Vac/dc.
Dimensioni: b23 x p23 mm

Modelli disponibili:

ACTIVE-A502    (50   cm   2   raggi)

ACTIVE-A1004  (100 cm   4   raggi)

ACTIVE-A1506  (150 cm   6   raggi)

ACTIVE-A2008  (200 cm   8   raggi)

ACTIVE-A505    (50   cm   5   raggi)

ACTIVE-A1010  (100 cm   10 raggi)

ACTIVE-A1515  (150 cm   15 raggi)

ACTIVE-A2020  (200 cm   20 raggi)

istruzioni-montaggio1

ACTIVE-DOOR-FAST

 active-a_finestra                            active-a_porta



 Accessori per ACTIVE-A, ACTIVE-S e ACTIVE-DOOR

 AC-CLIP

Kit confezione Clips fissaggio (n°4 per confezione)



 AC-TAP

Kit confezione Tappi chiusura in gomma (n°4 per confezione)



 AC-ALIM-1A

Alimentatore per Active max 1A.

12/24 ac/dc
